Сегодня у нас самая мощная электростанция на острове — Южно-Сахалинская ТЭЦ-1. Она обеспечивает электроэнергией практически весь юг острова, поддерживает устойчивый режим работы в энергосистеме, и, конечно же, даёт тепло городу Южно-Сахалинск. Электрическая мощность ТЭЦ-1 составляет 455,24 МВт, тепловая — 783,5 Гкал/ч.
Строительство Южно-Сахалинской ТЭЦ-1, 1974 год:
Южно-Сахалинская ТЭЦ-1 — это довольно молодая станция. Дирекция строящейся Южно-Сахалинской ТЭЦ была создана в 1969 году. Проект электростанции выполнили специалисты Украинского отделения ВНИПИ «Энергопром». Её первый энергоблок был принят в эксплуатацию в декабре 1976 года, ровно через год вступил в строй второй котлоагрегат, ещё через год, в 1979 — третий. На этом строительство первой очереди Южно-Сахалинской ТЭЦ-1 мощностью 115 МВт было завершено.
В 1981 году началось возведение второй очереди станции. Проект второй очереди разрабатывали специалисты Северо-Западного отделения (г. Ленинград) ВНИПИ «Энергопрома». Установленная мощность ТЭЦ достигла 225 МВт. Что касается оборудования второй очереди, то оно работало в следующем составе: две турбины — Т110/120-130, четыре котла БКЗ-320-140-5. Кстати, тогда от монтажа ещё одного турбоагрегата и одного турбоагрегата было решено отказаться.
Три богатыря — местные 50-метровые градирни. Напомню, градирни на электростанциях необходимы для снижения температуры воды, охлаждающей конденсаторы паровых турбин:
А то и правда, куда же мы без Ленина, тем более в 2020 году все энергетики России отметят 100-летие плана ГОЭЛРО, а он в этом деле им сильно помог.
После того, как на шельфе Сахалина одно за другим стали открывать месторождения газа, газового конденсата и нефти, появился проект перевода Южно-Сахалинской ТЭЦ-1 с угля на газ. Как результат, в 2011—2013 годах все пять котлоагрегатов паротурбинной части станции были переведены на сжигание природного газа, уголь был оставлен в качестве резервного топлива.
Сегодня Южно-Сахалинская ТЭЦ-1 работает на природном газе проекта «Сахалин-2». В день электростанция поглощает примерно 1.5 миллиона кубометров газа.
Южно-Сахалинская ТЭЦ-1 из себя представляет тепловую электростанцию (теплоэлектроцентраль) с комбинированной выработкой электроэнергии и тепла. Классный макет, причём он сделан одной из сотрудниц станции:
Мы в машзале:
Вот он самый первый, самый опытный:

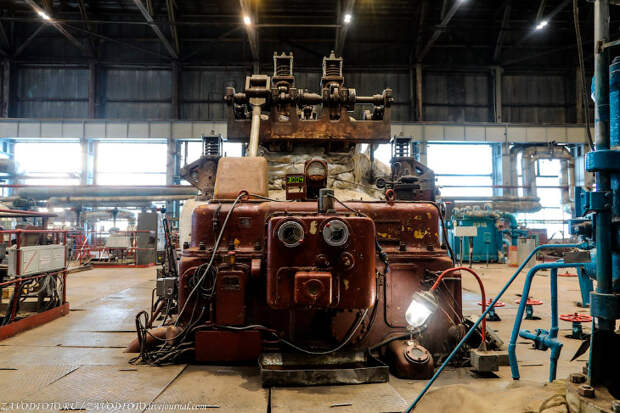

Турбоагрегат № 1 мощностью 60 МВт, в составе турбины ПТ-60-130/13 с генератором ТВФ-63-2У32, введён в 1976 году:
Турбоагрегат № 2 мощностью 55 МВт, в составе турбины Т-50/60-130 с генератором ТВФ-63-2У32, введён в 1978 году:
Турбоагрегат № 3 мощностью 110 МВт, в составе турбины Т-110/120-130-4 с генератором ТВФ-120-2УЗ, введён в 1984 году:
Блочный щит управления:

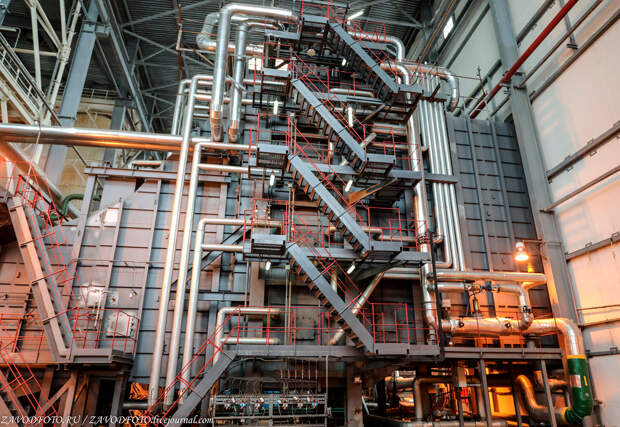

Котельное отделение. Пар для турбоагрегатов вырабатывают один котёл БКЗ-320-140-3, три котла БКЗ-320-140-5 и один котёл БКЗ-320-140-6с. Именно здесь непрерывно сгорает газ, кипит вода и вырабатывается тепло:
Переходим на 5 энергоблок. Он на Южно-Сахалинской ТЭЦ-1 вступил в строй 29 августа 2012 года. В его составе — две газотурбинных установки производства Generаl Electric, суммарной мощностью 91,16 МВ. КПД — 41%.
Интересным и обоснованным решением стало то, что всё компактно уместилось в самом здании, а значит обслуживать данные машины и удобно, и тепло:
В состав оборудования 5-го энергоблока входят две газотурбинных установки LM 6000 PD Sprint мощностью по 45,58 МВт:
Центральный пульт управления всей станцией:
Как я могу на крышу-то не залезть :). Перед нами — трансформаторная площадка:
И снова величественные градирни.
Для подстраховки тут ещё при деле энергоблок ГТА-6РМ мощностью 6,3 МВт. Агрегат выполнен двухтопливным — газ/дизельное топливо:
А это уже мы внутри 4-го энергоблока. Всё тут построено по модульному принципу, машины примерно такие же, что и на 5 энергоблоке.
Заглянем и вовнутрь, смотрите, какая красота:
Выдача электроэнергии в энергосистему производится по пяти линиям электропередачи напряжением 110 кВ.
Котёл-утилизатор, он уже специализируется на тепле. По сути, это гигантский теплообменник. Отработанные газы нагревают воду в этих самых котлах. В результате чего нагретая вода поступает для отопления города:
А теперь вишенка на торте, я покажу вам их бомбоубежище.
Это была экскурсия по самой мощной ГЭС на Сахалине:
